真空閥門
主要性能參數

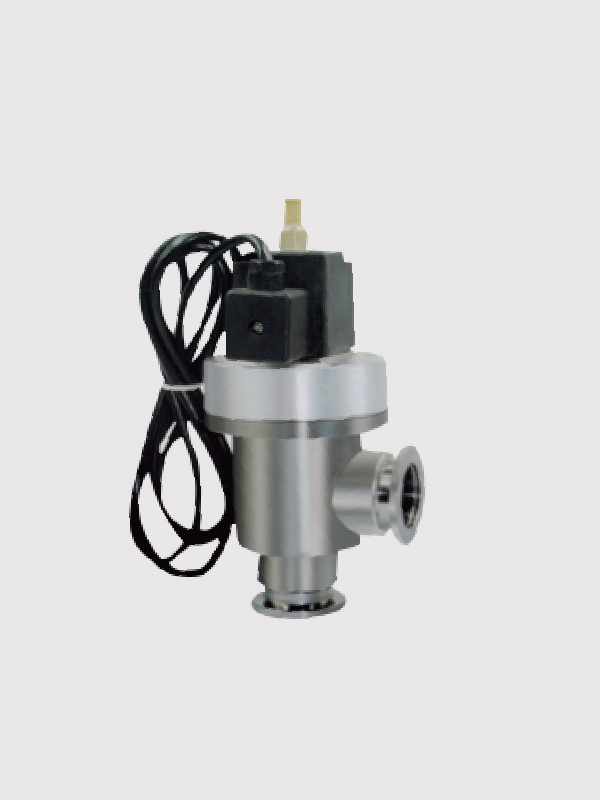

DYC-JQ型系列角通式電磁真空壓差式帶充氣閥
DYC - JQ型系列角通式電磁真空壓差式帶充氣閥是安裝在機械真空泵進氣口上的一種新型真空閥，其工作原理是，機械泵和閥門接同一電路上，當真空泵因工作需要停止運轉，或突然停電時，該閥利用大氣和真空的壓力差推動活塞使閥門自動關閉，截止泵和真空系統的連接、保持真空系統的真空度，并向真空泵放大氣，防止真空泵油返回真空系統，有利于真空泵的再次啟動。當真空泵再次啟動時，閥門利用彈簧推開活塞打開閥門。
適用的工作介質為空氣及非腐蝕性氣體。
主要技術性能
| 適用范圍 |
104Pa~10-3Pa |
| 閥門漏率 | <10-4(Pa.L/S) |
| 介質溫度 | -25℃~80℃ |
| 開閉時間 | <35 |
| 電源電壓 | AC220V |
| 安裝方式 | 水平 |
閥體材質：不銹鋼
| 型號 | 通徑 (DN) |
| DYC-JQ25-KF | 25 |
| DYC-JQ4O-KF | 40 |
閥體材質：鋁合金
| 型號 | 通徑 (DN) |
| DYC-JQ25 | 25 |
| DYC-JQ32 | 32 |
| DYC-JQ40 | 40 |
閥體材質：碳鋼鍍鎳
| 型號 | 通徑 (DN) |
| DYC-JQ50 | 50 |
| DYC-JQ65 | 65 |
| DYC-JQ80 | 80 |
| DYC-JQ100 | 100 |
| DYC-JQ150 | 150 |
DYC-Q型系列直通式電磁真空壓差帶充氣閥
DYC -Q型系列直通式電磁真空壓差帶充氣閥是安裝在機械真空泵進氣口上的一種新型真空閥，其工作原理，是機械泵和閥門接同一電路上，當真空泵因工作需要停止運轉，或突然停電時，該閥利用大氣和真空的壓力差使閥門自動關閉，截止泵和真空系統的連接泵、保持真空系統的真空度，并向真空泵放大氣，防止真空泵油返回真空系統，有利于真空泵的再次啟動，當真空泵再次啟動時，閥門利用重力使閥板自動落下打開閥門.
適用的工作介質為空氣及非腐蝕性氣體。
主要技術性能
| 適用范圍 | 104Pa~10-2Pa |
| 閥門漏率 | <10-4(Pa.L/S) |
| 介質溫度 | -25℃~80℃ |
| 開閉時間 | <35 |
| 電源電壓 | AC220V |
| 安裝方式 | 垂直 |
?
| 型號 | 通徑 (DN) |
| DYC-Q25 | 25 |
| DYC-Q32 | 32 |
| DYC-Q40 | 40 |
| DYC-Q50 | 50 |
| DYC-Q65 | 65 |
| DYC-Q80 | 80 |
| DYC-Q100 | 100 |
| DYC-Q160 | 160 |

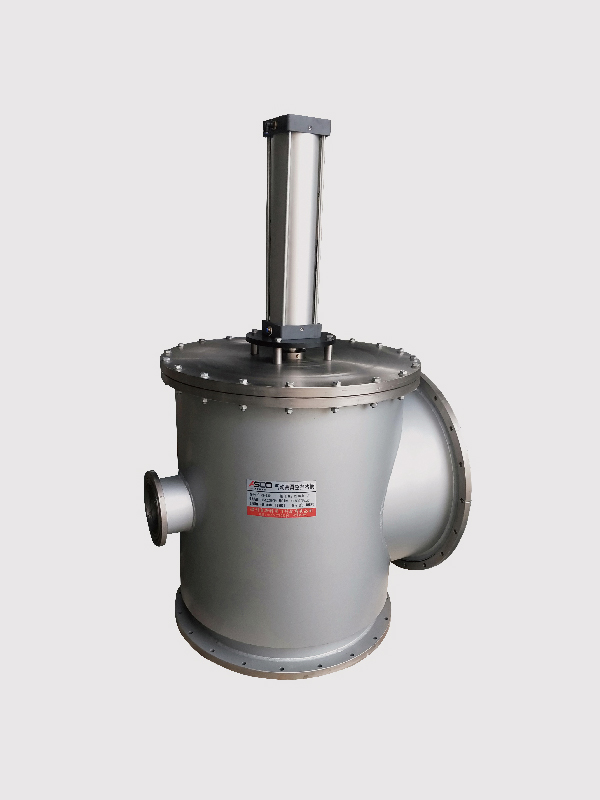

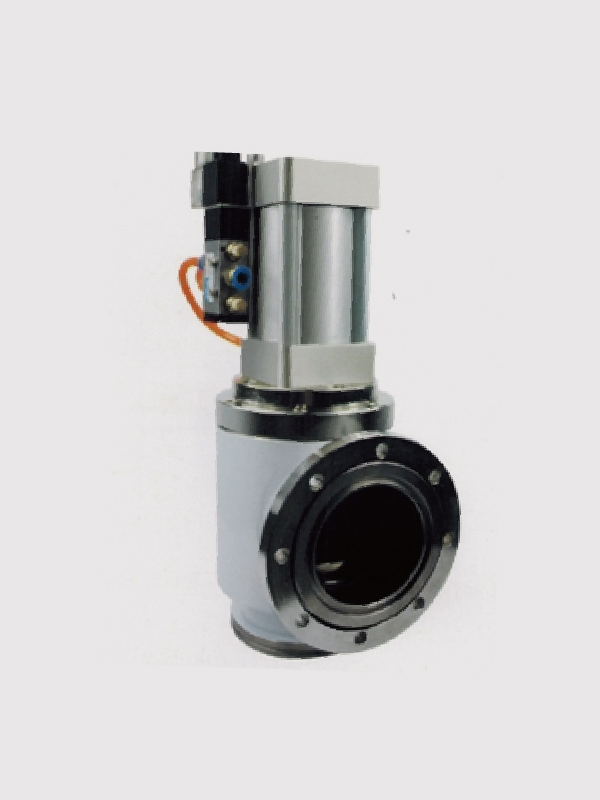

GDQ-J型系列角通式高真空電氣動擋板閥
GDQ-J型系列角通式高真空電氣動擋板閥是用壓縮空氣為動力，通過電磁閥來控制氣路方向，推動氣缸活塞往復，帶動閥桿往復運動，使閥板開啟或關閉，用來截止和接通真空管路，閥門特點開關平穩、穩定性高，汽缸配置大可反頂一個大氣壓或在一面真空一面大氣中打開，特別是軸封采用波紋管密封性更可靠，可長期在開關次數頻繁下工作。
適用工作介質為空氣及非腐蝕性氣體。
主要技術性能
| 適用范圍 (軸封波紋管) | 105Pa~10-6Pa |
| 適用范圍 (軸封橡膠) | 105Pa~10-4Pa |
| 閥門漏率 (軸封波紋管) | <10-7(Pa.L/S) |
| 閥門漏率 (軸封橡膠) | <10-5(Pa.L/S) |
| 介質溫度 (密封材料氟橡膠） | -30℃~150℃ |
| 介質溫度 (密封材料丁晴橡膠) | -25℃~80℃ |
| 安裝方式 | 任意 |
| 電源電壓 | AC220V 或 DC24V |
| 氣源壓力 | 0.4MPa-0.8MPa |
| 信號反饋 | 標準出廠：不帶反饋信號特殊指定: DC/AC5-240V |
GD-J型系列角通式高真空手動擋板閥
GD–J型系列角通式高真空手動擋板閥動，是用于真空管路的連通和截止。適用工作介質為空氣及非腐蝕性氣體。
主要技術性能
| 適用范圍 (軸封波紋管) | 105Pa~10-2Pa |
| 適用范圍 (軸封橡膠) | 105Pa~10-4Pa |
| 閥門漏率 (軸封波紋管) | <10-7(Pa.L/S) |
| 閥門漏率 (軸封橡膠) | <10-5(Pa.L/S) |
| 介質溫度 (密封材料氟橡膠） | -30℃~150℃ |
| 介質溫度 (密封材料丁晴橡膠) | -25℃~80℃ |
| 安裝方式 | 任意 |
GDC-Q5型GDC-Q5型系列高真空電磁閥
GDC -Q5型高真空電磁閥連接在高低真空系統上，該閥通電閥板打開，同時封閉充氣口，將P、A端管管路接通:斷電時閥板關閉，切斷P、A端管路，保證系統的真空度，同時打開充氣口，通過F端向A端充氣。
GDC-5型高真空電磁閥連接在高低真空系統上，該閥通電閥板打開，用來接通或通電閥板打開切斷真空系統的氣流，也可用于對真空系統的充氣，該閥通電開啟。
主要技術性能
| 適用范圍 | 105Pa~10-1Pa |
| 閥門漏率 | <10-5(Pa.L/S) |
| 介質溫度 | -25℃~150℃ |
| 開閉時間 | <0.25 |
| 電源電壓 | AC220V or DC24V |
| 安裝方式 | 任意 |
| 連接方式 | Gb4982 |

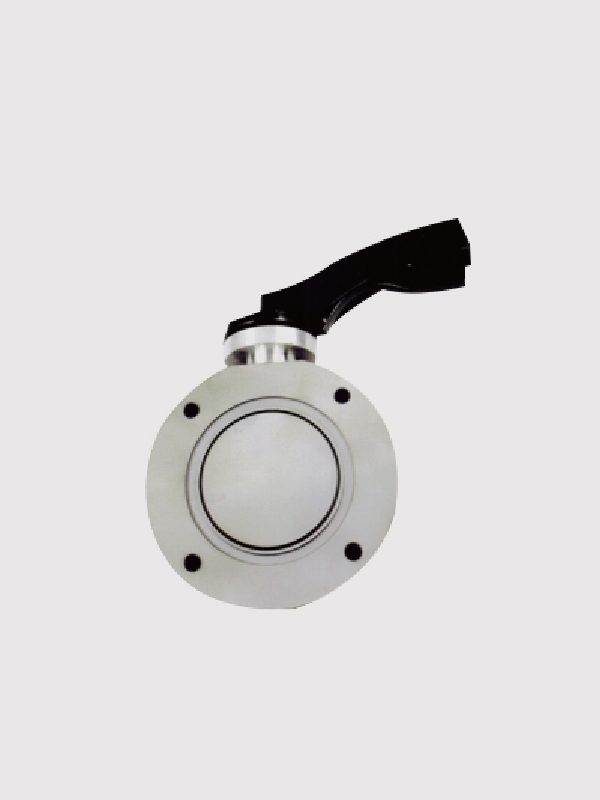

GI型系列高真空蝶閥
Gl型系列高真空蝶閥是用于真空管路的連通和截止，適用工作介質為空氣及非腐蝕性氣體。
主要技術性能
| 適用范圍 | 104Pa~10-5Pa |
| 閥門漏率 | <10-6(Pa.L/S) |
| 介質溫度 | -25℃~80℃ 密封材料為丁晴膠 -30℃~150℃密封材料為氟橡膠 |
?
| 型號 | 通徑 (DN) |
| GI-32 | 32 |
| GI-40 | 40 |
| GI-50 | 50 |
| GI-63 | 65 |
| GI-80 | 80 |
| GI-100 | 100 |
| GI-150 | 150 |
GU型系列真空球閥
GU型系列真空球閥是用于真空管路的接通或截止或也可用于流量調節，閥門為直通式，靠球面密封，既能在真空狀態下使用，也可用于低壓狀態下并可任意位置安裝。
適用介質為帶酸、堿性氣體或液體。
主要技術性能
| 適用范圍 GB/T6070活套法蘭 | 10×105Pa~10-4Pa |
| 適用范圍 GB4982快卸 | 2×105Pa~10-4Pa |
| 閥門漏率 | <10-5(Pa.L/S) |
| 介質溫度 | -30℃~150℃ |
?
| 型號 | 通徑 (DN) |
| GU-16 | 16 |
| GU-25 | 25 |
| GU-32 | 32 |
| GU-40 | 40 |
| GU-50 | 50 |
| GU-63 | 63 |
| GU-80 | 80 |
?
| 型號 | 通徑 (DN) |
| GU-16-KF | 16 |
| GU-25-KF | 25 |
| GU-40-KF | 40 |
GID型系列電動高真空蝶閥
GID型系列電動真高空蝶閥采用回轉型電動、電子調節式閥門驅動置，可以通過外接電源的切換（用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。
適用的工作介質為空氣和非腐蝕性氣體。
主要技術性能
| 適用范圍 (Pa) | 105~1.3×10-5 |
| 閥門漏率 (Pa.L/S) | ≤1.3×10-6 |
| 開閉時間 (S) | DN≤63 20; 80≤DN=200 30; DN≤250 48 |
| 介質溫度 (℃) | -25~+80 (密封材料為丁晴橡膠) -30~+150 (密封材料為氟橡膠) |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 控制電路 | Standard factory: AC220V/50Hz開關型 Special designation: AC380V; DC24V開關型 4~20mADC調節型 |
| 信號反饋 | 標準出廠: 帶無源觸點型 Special designation: 4~20mADC調節型 |
GIQ型系列氣動高真空蝶閥
GIC-型系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力采用回轉型電動、電子調節式閥門驅動置，可以通過外接電源的切換(用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。
適用的工作介質為空氣和非腐蝕性氣體。
主要技術性能
| 適用范圍 (Pa) | 105~1.3×10-5 |
| 閥門漏率 (Pa.L/S) | ≤1.3×10-6 |
| 介質溫度 (℃) | -25~+80 (The sealing material is nitrile rubber) -30~+150 (The sealing material is fluorine rubber) |
| 法蘭標準 | 0.4~0.6 |
| 法蘭標準 | JB919 |
| 安裝位置 | 任意 |
| 控制電路 | 標準出廠: AC220V/50Hz 特殊指定: AC110V; DC24V; DC12V等 |
| 信號反饋 | 標準出廠: valve position indicator 特殊指定: 微動開關; 智能型 4~20mA |
| 信號反饋 | 標準出廠: 雙作用式 特殊指定: 單作用式 (有彈簧返回) 可選常開或常閉 |
